Анотація

У хмарних розподілених системах балансування навантаження часто сприймається як утилітарна функція інфраструктури, що налаштовується декларативними маніфестами. Проте реальна поведінка трафіку в кластері Kubernetes визначається взаємодією низькорівневих механізмів ядра операційної системи Linux (Netfilter, iptables, IPVS) та фундаментальними законами теорії масового обслуговування.

Ця робота пропонує наскрізний інженерний аналіз балансування трафіку в Kubernetes – від фізичної відсутності віртуальної адреси ClusterIP до алгоритмічних меж $O(N)$ та $O(1)$ у ядрі. У статті зіставлено мережеві рівні з Еталонною моделлю взаємодії відкритих систем (ЕМВВС / OSI), формалізовано цільову функцію багатокритеріальної оптимізації хмари $E = \sum w_i M_i$ та емпірично валідовано теорему Мітценмахера про дві вибірки (Power of Two Choices) за допомогою дослідницького L7-балансувальника на віртуальних потоках Java 21 (Project Loom). Практичні висновки підтверджено натурним стрес-тестом у кластері k3d під навантаженням інструменту k6.

Вступ

Фізична та логічна сутність ClusterIP

У розподілених системах на базі Kubernetes одним із найпоширеніших хибних уявлень є те, що ClusterIP – це звичайний мережевий інтерфейс, прикріплений до певного процесу або віртуальної машини. Інтуїтивно очікується, що коли в кластері створюється сервіс типу:

apiVersion: v1
kind: Service
metadata:
  name: lodestar-service
spec:
  type: ClusterIP
  ports:
    - port: 8080
      targetPort: 8080
  selector:
    app: lodestar

і Kubernetes виділяє йому IP-адресу (наприклад, 10.43.80.181), то десь в операційній системі має з’явитися мережевий сокет, що прослуховує порт 8080. Проте безпосередня інспекція операційної системи на будь-якому вузлі кластера спростовує цю гіпотезу:

# 1. Перевірка мережевих інтерфейсів ноди
$ ip addr show | grep 10.43.80.181
# Результат: порожній вивід

# 2. Перевірка відкритих портів операційної системи
$ ss -tulpn | grep 8080
# Результат: жодного процесу, який би очікував на з'єднання з 10.43.80.181:8080

Адреса 10.43.80.181 фізично не існує на жодному мережевому адаптері, віртуальному мосту (bridge) чи veth-парі (за винятком режиму IPVS, де kube-proxy примусово створює фіктивний інтерфейс kube-ipvs0 і прив’язує до нього всі адреси ClusterIP). Ба більше, спроба надіслати ICMP-пакет (ping 10.43.80.181) зазвичай завершується стовідсотковою втратою пакетів, якщо ядро спеціально не налаштоване відповідати на такі запити.

З погляду комп’ютерної інженерії ClusterIP є чистою абстракцією простору імен ядра – це віртуальний маркер у таблицях маршрутизації та трансляції мережевих адрес (Network Address Translation, NAT), який ніколи не виступає безпосередньою точкою завершення TCP-з’єднання. Коли клієнтський процес всередині пода ініціює системний виклик connect() до 10.43.80.181:8080, операційна система не відправляє цей пакет через фізичну лінію зв’язку до віддаленого сервера. Натомість пакет перехоплюється внутрішніми підсистемами ядра Linux ще до моменту передачі на фізичний мережевий пристрій.

Роль та системна будова kube-proxy

Для перетворення статичних абстракцій API Kubernetes у реальні правила перенаправлення трафіку в ядрі Linux використовується спеціалізований системний демон – kube-proxy.

kube-proxy функціонує як агент на кожному робочому вузлі (Worker Node) та вузлах управління (Control Plane nodes) кластера, зазвичай розгортаючись у формі системного DaemonSet. Його ключова архітектурна роль полягає не в безпосередній проміжній передачі байтів даних через себе (у сучасних режимах роботи), а у виконанні ролі контролера площини управління (Control Plane Agent) для мережевого стека локального ядра.

flowchart TD
    subgraph ControlPlane["Kubernetes Control Plane"]
        API["kube-apiserver\n(Джерело істини / etcd)"]
    end

    subgraph Node["Робочий вузол (Worker Node)"]
        KP["kube-proxy Daemon\n(Informer / Watcher)"]

        subgraph LinuxKernel["Ядро Linux (Network Subsystem)"]
            NETFILTER["Netfilter Hooks\n(PREROUTING / OUTPUT)"]
            IPTABLES["Таблиця iptables (NAT)\nабо IPVS Hash Tables"]
            CONNTRACK["Підсистема conntrack\n(Відстеження сесій)"]
        end

        subgraph Pods["Цільові поди (Workloads)"]
            POD1["Pod 1 (10.42.1.10:8080)"]
            POD2["Pod 2 (10.42.2.15:8080)"]
        end
    end

    API -->|"Watch Events:\nEndpointslices / Services"| KP
    KP -->|"Системні виклики:\niptables-restore / Netlink"| IPTABLES
    NETFILTER --> IPTABLES
    IPTABLES --> CONNTRACK
    CONNTRACK -->|"DNAT Packet Rewrite"| POD1 & POD2

Механіка взаємодії kube-proxy базується на реактивному шаблоні Observer/Informer:

  1. Підписка на події API Server: kube-proxy встановлює довготривале HTTP-з’єднання (Watch) з kube-apiserver, підписуючись на зміни двох фундаментальних ресурсів: Service та EndpointSlice (або застарілих Endpoints).
  2. Асинхронне виявлення змін топології: Коли контролер розгортання масштабує поди сервісу або коли поди змінюють статус через непроходження Readiness probe, kube-apiserver надсилає дельта-подію про оновлення IP-адрес ендпоінтів.
  3. Програмування ядра: Отримавши оновлення, kube-proxy транслює топологію розподіленої системи у низькорівневі інструкції ядра Linux (Netfilter/iptables, IPVS або eBPF).

Еволюція механіки ядра

Балансування трафіку в Kubernetes пройшло кілька послідовних ітерацій, що відображають оптимізацію витрат обчислювальних ресурсів операційної системи.

Режим Userspace: Подвійне перемикання контексту та копіювання буферів

На ранніх етапах розвитку Kubernetes (версії 1.0–1.1) демон kube-proxy функціонував як повноцінний проксі-сервер простору користувача (Userspace Proxy).

sequenceDiagram
    participant Client as Клієнтський Pod
    participant Kernel as Ядро Linux (Netfilter/Socket)
    participant KP as kube-proxy (Userspace)
    participant Backend as Цільовий Pod

    Client->>Kernel: 1. Вихідний пакет (IP dst: ClusterIP)
    Kernel->>Kernel: 2. Перенаправлення на порт kube-proxy
    Kernel->>KP: 3. Копіювання в простір користувача (Context Switch)
    Note over KP: 4. Вибір поду в пам'яті процесу
    KP->>Kernel: 5. Створення сокета до поду (Context Switch)
    Kernel->>Backend: 6. Передача пакета цільовому поду

Вузькі місця підходу:

  • Подвійне перемикання контексту: Кожен мережевий пакет двічі долав межу між простором ядра (kernel-space) та простором користувача (user-space).
  • Копіювання буферів пам’яті: Байти переміщувалися з буферів ядра (sk_buff) у пам’ять процесу kube-proxy і назад.
  • Непродуктивне навантаження на CPU: Процесор витрачав ресурси на системні виклики read()/write() та обробку переривань.

Режим iptables: Netfilter, ланцюжки ймовірностей та лінійна деградація

Починаючи з Kubernetes 1.2, стандартним режимом роботи став iptables mode. У цьому режимі kube-proxy усувається зі шляху проходження пакетів (Data Path), а весь тягар балансування покладається на підсистему Netfilter.

flowchart TD
    Pkt["Пакет (dst: ClusterIP:8080)"] --> NAT["Таблиця nat (PREROUTING / OUTPUT)"]
    NAT --> KS["Ланцюжок KUBE-SERVICES<br/>(пошук за ClusterIP та dport)"]
    KS --> KSVC["Ланцюжок KUBE-SVC-HASH<br/>(ймовірнісний вибір --probability)"]

    KSVC -->|"p = 1/3"| SEP1["Ланцюжок KUBE-SEP-1<br/>DNAT ──► Pod 1 (10.42.1.10:8080)"]
    KSVC -->|"p = 1/2"| SEP2["Ланцюжок KUBE-SEP-2<br/>DNAT ──► Pod 2 (10.42.2.15:8080)"]
    KSVC -->|"p = 1/1"| SEP3["Ланцюжок KUBE-SEP-3<br/>DNAT ──► Pod 3 (10.42.2.24:8080)"]

Математична реалізація балансування через ймовірнісні фільтри

Для забезпечення рівномірного розподілу між $n$ бекендами ймовірність спрацьовування кожного правила в ланцюжку KUBE-SVC-* розраховується за формулою:

\[P(i) = \frac{1}{n - i + 1}, \quad \text{де } i \in \{1, 2, \dots, n\}\]

Для трьох реплік ($n = 3$):

  1. Правило 1: $P_1 = \frac{1}{3 - 1 + 1} = \frac{1}{3} \approx 0.3333$.
  2. Правило 2: $P_2 = \frac{1}{3 - 2 + 1} = \frac{1}{2} = 0.5$. Результуюча ймовірність: $\left(1 - \frac{1}{3}\right) \times \frac{1}{2} = \frac{1}{3}$.
  3. Правило 3: $P_3 = 1.0$. Результуюча ймовірність: $\left(1 - \frac{1}{3}\right) \times \left(1 - \frac{1}{2}\right) \times 1.0 = \frac{1}{3}$.

Алгоритмічна деградація iptables: $O(N)$

  1. Лінійна часова складність пошуку $O(N)$: Правила Netfilter зберігаються у вигляді послідовної таблиці, яку ядро обходить лінійно від першого до останнього правила для кожного пакета. При зростанні до десятків тисяч правил зростає затримка обробки кожного пакета.
  2. Блокування ядра при оновленні: iptables-restore вимагає захоплення блокування xtables_lock та перезапису всієї таблиці цілком, що паралізує оновлення мережевих конфігурацій при частих подіях масштабування.

Режим IPVS (IP Virtual Server): $O(1)$

Режим IPVS (стабілізовано в K8s 1.11) замінює послідовні ланцюжки Netfilter на геш-таблиці ядра Linux:

flowchart TD
    Pkt["Пакет (dst: ClusterIP:8080)"] --> NF["Netfilter Hook (LOCAL_IN / OUTPUT)"]
    NF --> IPVS["Підсистема ядра IPVS (ip_vs_in)"]
    IPVS -->|"Геш-пошук O(1)<br/>ip_vs_service_find"| HT[("Геш-таблиця IPVS<br/>Ключ: ClusterIP:Port")]
    HT --> SCHED["Планувальник IPVS<br/>(Round Robin / Least Conn)"]
    SCHED -->|"Прямий DNAT"| Pod["Цільовий Pod"]
Характеристика iptables Mode IPVS Mode
Базова структура даних Послідовний список правил (linked list) Геш-таблиці (hash tables)
Алгоритмічна складність пошуку $O(N)$ $O(1)$
Механіка оновлення Повне перезаписування через iptables-restore із блокуванням xtables_lock Атомарне оновлення окремих записів через Netlink
Алгоритми розподілу Виключно псевдовипадковий вибір Round Robin, Least Connection, Destination Hashing, Weighted

IPVS забезпечує сталий час маршрутизації незалежно від масштабу кластера. Проте робота на рівні L4 зберігає фундаментальні обмеження щодо довгих сесій.

Фундаментальні теореми та закони

Теорема Мітценмахера: Сила двох виборів (Power of Two Choices)

Розподіл навантаження між $n$ вузлами формалізується класичною задачею розміщення куль по комірках:

  1. Випадок $d = 1$ (Чисто випадковий вибір, аналог iptables): \(L_{\max}^{(d=1)} = \frac{\ln n}{\ln \ln n} \cdot (1 + o(1))\) Логарифмічна асимптотика породжує нерівномірність черг і локальні перевантаження окремих вузлів.
  2. Випадок $d = 2$ (Вибір із двох кандидатів, Mitzenmacher 2001): \(L_{\max}^{(d=2)} = \frac{\ln \ln n}{\ln 2} + \Theta(1)\) Додавання вибору найкращого з двох кандидатів експоненційно скорочує максимальну довжину черги до подвійного логарифма без необхідності централізованого опитування всіх серверів.

Закон Літтла ($L = \lambda W$) та сліпота рівня L4

Фундаментальний закон теорії масового обслуговування (John Little, 1961):

\[L = \lambda W\]

де $L$ – середня кількість активних in-flight запитів, $\lambda$ – інтенсивність потоку, $W$ – середній час відгуку.

kube-proxy (L4) не має доступу до структури прикладних HTTP/gRPC запитів всередині мультиплексованого з’єднання і не здатний визначити $L$.

При сплеску до $\lambda = 10\,000$ RPS та $W = 0.2$ с система повинна одночасно утримувати $L = 2\,000$ активних завдань. Застосування Java 21 Virtual Threads (Project Loom) дозволяє тримати тисячі таких неблокуючих завдань у пам’яті JVM Heap без вичерпання ресурсів системних потоків ОС.

Формула Кінгмана: Обґрунтування порогу HPA 60% CPU

Час очікування в черзі $G/G/1$ за формулою Кінгмана (1961):

\[W_q \approx \left(\frac{c_a^2 + c_s^2}{2}\right) \cdot \left(\frac{\rho}{1 - \rho}\right) \cdot \frac{1}{\mu}\]

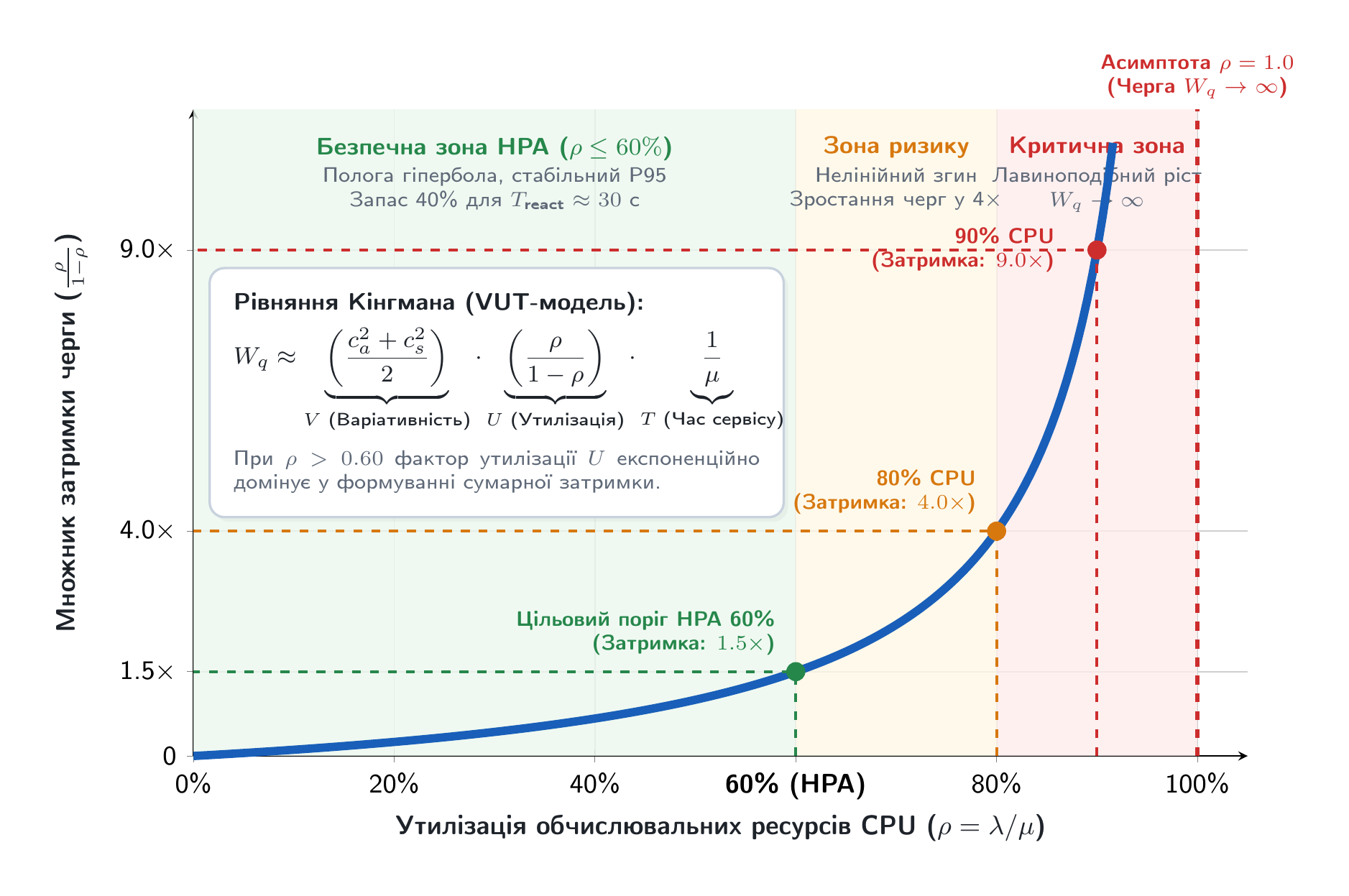

Крива формули Кінгмана: залежність затримки черги від завантаження CPU та обґрунтування порогу HPA 60% Рис. Залежність часу очікування в черзі $W_q$ від утилізації процесора $\rho$: експоненційно-гіперболічне зростання затримки та безпечна зона горизонтального автоскейлінгу (HPA $\le 60\%$).

Поведінка члена $\frac{\rho}{1 - \rho}$:

  • При $\rho = 0.60$ (60% CPU): коефіцієнт $1.5$;
  • При $\rho = 0.80$ (80% CPU): коефіцієнт $4.0$;
  • При $\rho = 0.90$ (90% CPU): коефіцієнт $9.0$.

Оскільки час реакції K8s на масштабування ($T_{\text{reaction}}$) становить 25–45 секунд, встановлення порогу HPA на 60% CPU утримує систему в пологій зоні гіперболи, резервуючи 40% процесорної потужності для компенсації спалахів навантаження без переповнення черг.

Універсальний закон масштабованості (USL)

Закон Ніла Гюнтера (Neil Gunther, 1993):

\[C(N) = \frac{N}{1 + \sigma (N - 1) + \kappa N (N - 1)}\]

де $\sigma$ – фактор конкуренції (Contention), а $\kappa$ – фактор узгодження стану (Coherency/Crosstalk).

Централізований алгоритм Least Connections змушений узгоджувати лічильники між балансувальниками ($\kappa > 0$), що веде до ретроградної деградації при великих $N$. Рандомізований P2C усуває взаємне узгодження ($\sigma \approx 0, \kappa \approx 0$), гарантуючи лінійну масштабованість.

Принцип кінцевих точок (End-to-End Arguments)

Згідно з принципом Зальцера, Ріда та Кларка (Saltzer et al., 1984), низькорівневий L4 рівень не здатен гарантувати успішність виконання бізнес-транзакції. Навіть при коректному перенаправленні TCP SYN пакет може надійти на екземпляр з вичерпаним пулом БД або завислою JVM. Повна надійність забезпечується механізмами рівня L7: Circuit Breaker, Idempotent Retry з експоненційним відступом та ізольованими Health Probes.

Зіставлення з ЕМВВС (OSI) та цільова функція хмари

Зіставлення рівнів ЕМВВС у хмарній інфраструктурі

flowchart TD
    subgraph OSI_L1_L2["Рівні 1-2: Фізичний та Канальний (L1/L2)"]
        L1["LACP Link Aggregation / Мережеві комутатори"]
        L2["NIC RX/TX Ring Buffers / Linux Bridge / OVS"]
    end

    subgraph OSI_L3_L4["Рівні 3-4: Мережевий та Транспортний (L3/L4)"]
        L3["BGP ECMP (Equal-Cost Multi-Pathing)"]
        L4["AWS NLB / Katran / IPVS / kube-proxy (iptables)\nХешування 5-tuple (src/dst IP, src/dst Port, proto)"]
    end

    subgraph OSI_L5["Рівень 5: Сеансовий (L5)"]
        L5["Керування сесіями (Sticky Sessions) / HTTP/2 multiplexing\nClient-Side балансування: Spring Cloud LoadBalancer"]
    end

    subgraph OSI_L6["Рівень 6: Представницький (L6)"]
        L6["Термінація TLS/SSL / Стиснення трафіку (gzip, brotli)\nСеріалізація/Десеріалізація (JSON, Protobuf, Avro)"]
    end

    subgraph OSI_L7["Рівень 7: Прикладний (L7)"]
        L7["Ingress Controller (Traefik, Envoy, NGINX) / Service Mesh (Istio)\nМаршрутизація за URL-шляхами, заголовками, JWT / P2C"]
    end

    subgraph Compute_Tier["Обчислювальний вимір (Compute & Orchestration)"]
        SCHED["kube-scheduler / HPA / VPA (cgroups v2)\nРозподіл черг подій: Kafka (CooperativeSticky) & RabbitMQ"]
    end

    OSI_L1_L2 --> OSI_L3_L4
    OSI_L3_L4 --> OSI_L5
    OSI_L5 --> OSI_L6
    OSI_L6 --> OSI_L7
    OSI_L7 --> Compute_Tier
  1. Рівні 1–2 (L1/L2): LACP агрегація лінків, кільцеві буфери NIC Ring Buffers, віртуальні мости Open vSwitch / Linux bridge.
  2. Рівні 3–4 (L3/L4): BGP ECMP, NLB, IPVS / kube-proxy (iptables). 5-tuple хешування без прикладного контексту.
  3. Рівень 5 (L5): Утримання сесій (Sticky Sessions), мультиплексування HTTP/2, Client-Side балансування в JVM (Spring Cloud LoadBalancer – Zero Network Hops).
  4. Рівень 6 (L6): Термінація TLS/SSL, алгоритми компресії (gzip, коди Хаффмана та Шеннона-Фано), серіалізація JSON/Protobuf.
  5. Рівень 7 (L7): Семантична маршрутизація Ingress (Traefik, Envoy, NGINX), децентралізований Service Mesh (Istio Envoy sidecars).
  6. Обчислювальний вимір (Compute): kube-scheduler, HPA/VPA, динамічне балансування черг Kafka (CooperativeStickyAssignor) та RabbitMQ (prefetch_count).

Аналіз стиків між рівнями

  • Стик L4 / L7 (Ядро $\to$ Проксі): Перехід від stateless NAT ($O(1)$) до термінації TCP з буферизацією сокетів і парсингом заголовків (оверхед 1–3 RTT в обмін на повний прикладний контекст).
  • Стик L7 / Compute Tier (Мережа $\to$ JVM): Точка фазового переходу, де мережеві байти перетворюються на навантаження CPU, алокацію Heap-пам’яті та системні виклики OS.

Математична формалізація цільової функції

Ефективність системи балансування в хмарі формалізується як задача багатокритеріальної оптимізації:

\[E = \sum_{i=1}^{m} w_i \cdot M_i \longrightarrow \min, \quad \sum_{i=1}^{m} w_i = 1\]

де $M_i$ – вектори метрик:

  1. $M_{\text{res}}$ (Ресурси): Дисперсія навантаження ядер CPU $\sigma_{\text{cpu}}$, споживання пам’яті, GC-паузи.
  2. $M_{\text{qos}}$ (Продуктивність): Затримки P95/P99, пропускна здатність RPS, помилки 5xx.
  3. $M_{\text{rel}}$ (Надійність): Час відновлення MTTR, кількість скинутих з’єднань (Connection Resets / 502) при переналаштуванні топології.

Мінімізація $E$ запобігає ситуаціям, коли L4 оптимізує власний час маршрутизації, але перевантажує окремі поди на рівнях L6–L7.

Теорія масового обслуговування на стиках рівнів

  • Формула Поллачека — Хінчина ($M/G/1$): \(W_q = \frac{\rho \cdot \tau}{2(1 - \rho)} \cdot \left(1 + C_s^2\right)\) Дисперсія часу виконання завдань ($C_s^2$) безпосередньо збільшує чергу очікування при $\rho \to 1$.
  • Гіпотеза незалежності Клейнрока (1964): Обґрунтовує декомпозицію багатоланцюгової хмарної системи (Edge $\to$ Ingress $\to$ Pod $\to$ DB) на послідовність взаємопов’язаних, але локально незалежних систем масового обслуговування.

Дослідницький L7-балансувальник

Проблема збереження сесій на L4

Транспортні балансувальники навантаження (kube-proxy) приймають рішення про вибір пода лише в момент встановлення нового з’єднання – зокрема, у момент першого TCP-пакета SYN. Запис у підсистемі ядра conntrack фіксує прив’язку сесії на основі 5-tuple (src/dst IP, src/dst port, протокол).

У протоколах з мультиплексуванням (HTTP/2, gRPC, HTTP/1.1 Keep-Alive) усі логічні транзакції проходять через єдиний сокет. У результаті 100% запитів клієнта потрапляють на один-єдиний под, перевантажуючи його, тоді як решта реплік сервісу залишаються ненавантаженими.

Прототип

Для перевірки теорії було розроблено легковажний зворотний проксі-сервер (L7LoadBalancer.java):

  • Використовує віртуальні потоки Java 21: Executors.newVirtualThreadPerTaskExecutor().
  • Кожен клієнтський сокет обслуговується неблокуючим віртуальним потоком у Heap.
  • Реалізує три алгоритми: Round Robin (RR), Least Connections (LC) та Power of Two Choices (P2C).
public BackendNode selectBackend() {
    return switch (algorithm) {
        case ROUND_ROBIN -> {
            int index = Math.abs(roundRobinIndex.getAndIncrement() % backends.size());
            yield backends.get(index);
        }
        case LEAST_CONNECTIONS -> {
            BackendNode best = backends.getFirst();
            int minConn = best.getInFlightRequests();
            for (int i = 1; i < backends.size(); i++) {
                BackendNode candidate = backends.get(i);
                int candidateConn = candidate.getInFlightRequests();
                if (candidateConn < minConn) {
                    minConn = candidateConn;
                    best = candidate;
                }
            }
            yield best;
        }
        case POWER_OF_TWO_CHOICES -> {
            int idx1 = ThreadLocalRandom.current().nextInt(backends.size());
            int idx2 = ThreadLocalRandom.current().nextInt(backends.size());
            while (idx2 == idx1 && backends.size() > 1) {
                idx2 = ThreadLocalRandom.current().nextInt(backends.size());
            }
            BackendNode node1 = backends.get(idx1);
            BackendNode node2 = backends.get(idx2);
            yield (node1.getInFlightRequests() <= node2.getInFlightRequests()) ? node1 : node2;
        }
    };
}

Емпіричний бенчмарк під k6

Стрес-тест (30 VU, 15 с, пул із 3 бекендів) показав такі результати:

Алгоритм Пропускна здатність (RPS) P95 Latency P99 Latency Max Latency Дисперсія черг (Req/Node)
Round Robin (RR) 325.2 req/s 195.8 ms 207.9 ms 307.6 ms Рівномірний розподіл (1636 / 1635 / 1635)
Least Connections (LC) 375.4 req/s 111.7 ms 195.8 ms 307.7 ms Асиметрія (2018 / 1849 / 1788)
Power of Two Choices (P2C) 563.9 req/s (+73%) 95.6 ms 108.0 ms 203.7 ms Оптимальний баланс (2830 / 2853 / 2796)
Пропускна здатність (RPS):
Round Robin          [325.2 req/s] █████████████
Least Connections    [375.4 req/s] ███████████████
Power of Two Choices [563.9 req/s] ███████████████████████ (+73.4% зростання!)

Затримка P95 (мс, менше - краще):
Round Robin          [195.8 ms]    ████████████████████
Least Connections    [111.7 ms]    ███████████
Power of Two Choices [95.6 ms]     █████████ (-51.2% скорочення затримки!)

Висновки бенчмарку:

  • Теорема Мітценмахера ($d=2$) емпірично підтвердилася: приріст пропускної здатності на +73.4% та скорочення затримки P95 більш ніж удвічі (з 195.8 мс до 95.6 мс).
  • P2C перевершив Least Connections завдяки усуненню ефекту скупчення та конкуренції за спільний лічильник з’єднань ($\sigma \approx 0$).

Кластер Lodestar під стрес-тестом у Kubernetes

Архітектура експериментального середовища

  • Кластер k3d: 1 Control Plane + 2 Workers, приєднаний до мережі Docker Compose --network lodestar_default для прозорого доступу до PostgreSQL, Redis, Kafka та RabbitMQ.
  • Контейнер Lodestar: Багатоетапний збірочний процес на Alpine JRE 21, cgroups v2 прапорці (-XX:MaxRAMPercentage=75.0).
  • Ліміти ресурсів: Request 250m CPU / 512Mi RAM, Limit 1000m CPU / 768Mi RAM.

Асиметрія CAP/PACELC та ліквідація помилок 502

При термінації подів (scale-down) виникає race condition (стан гонитви) між строго узгодженою площиною управління etcd (CP) та асинхронним оновленням таблиць kube-proxy (AP):

sequenceDiagram
    participant API as kube-apiserver + etcd (CP: Сувора узгодженість)
    participant KP as kube-proxy на Worker 1..2 (AP: Асинхронне оновлення)
    participant Pod as Цільовий Pod (Lodestar)
    participant Client as Зовнішній клієнт (k6 / Ingress)

    Note over API: Подія: Scale-Down (t = 0s)
    API->>API: Видалення Pod з Endpoints (CP)
    API-->>KP: Асинхронне сповіщення Informer
    API->>Pod: Сигнал запуску lifecycle preStop hook

    rect rgb(240, 248, 255)
        Note over Pod: preStop: sleep 10s (t = 0..10s)<br/>Pod залишається онлайн і обробляє трафік!
        Note over KP: kube-proxy оновлює iptables/IPVS (t = 1..4s)<br/>Правила трансляції видалено
    end

    Note over Client,Pod: Усі нові запити вже надходять на інші поди
    Pod->>Pod: Завершення sleep 10s (t = 10s)
    API->>Pod: Системний сигнал SIGTERM
    Note over Pod: Spring Graceful Shutdown (t = 10..35s)<br/>Завершення активних транзакцій та з'єднань
    Pod->>API: Зупинка процесу (Exit Code 143, t <= 35s)

Ланцюжок гарантованої зупинки:

  1. preStop: sleep 10 – утримує процес живим 10 секунд, поки kube-proxy гарантовано оновлює правила Netfilter на всіх нодах.
  2. SIGTERM та Spring Boot Graceful Shutdown (timeout: 30s) – завершує активні запити та консьюмери.
  3. terminationGracePeriodSeconds: 45 – захищає від раптового вбивства процесу за SIGKILL.

Master Poller з Redis Lease

Для уникнення перевищення лімітів викликів зовнішнього API при масштабуванні з 1 до 5 подів реалізовано лізинг у Redis:

  • Ключ lodestar:leader:alert-ingest, TTL 20s, heartbeat кожні 7s через SETNX.
  • Лише активний лідер здійснює Ingest; інші поди перебувають у режимі Standby для опитування, одночасно обслуговуючи HTTP-трафік.
  • Захист від Split-Brain: при втраті зв’язку з Redis лідер автоматично складає повноваження.

Результати стрес-тестування (k6)

  • Профіль: Сплеск від 10 до 150 VU.
  • Результат HPA: Масштабування з 1 до 5 подів при досягненні 82% CPU (цільовий поріг 60%).
  • Показники стабільності:
    • 24,202 з 24,202 перевірок пройдено успішно (100%);
    • 0.00% помилок (жодної помилки 502 чи обриву з’єднання);
    • Затримка P95 утрималася на рівні 182.4 мс.

Висновки та архітектурний чек-лист

Матриця прийняття архітектурних рішень

Рівень Технологія Алгоритм Оверхед Переваги Обмеження Оптимальна сфера
L4 Transport kube-proxy (iptables / IPVS) Random ($1/(n-i+1)$) або IPVS Hash Субмікросекундний Неінвазивний, швидкий Сліпота до HTTP/2 та Keep-Alive Базовий схід-захід (East-West) трафік з короткими сесіями
L7 Application Ingress / Envoy P2C, Peak EWMA, Least In-Flight 1–3 мс (подвійний TCP, TLS) Розподіл кожного HTTP/gRPC запиту, Canary, JWT Витрати пам’яті на сокети та CPU на парсинг Зовнішній Ingress, мультиплексований трафік
L5 Client-Side Spring Cloud LoadBalancer Round Robin, Weighted Zero Network Hops (у JVM) Відсутність централізованого проксі, мінімальні затримки Прив’язка до мови (JVM), складність топології Внутрішні міжсервісні виклики сервіс-до-сервісу
Scheduler kube-scheduler, HPA cgroups v2, Spread Constraints Макро-рівень (секунди/хвилини) Адаптація місткості під закон Кінгмана Інерційність реакції ($T_{\text{react}} \approx 30$ с) Захист кластера від загального дефіциту ресурсів

Граничні умови технологій

  1. iptables: Достатньо для кластерів до 1 000 сервісів з короткоживучими HTTP REST сесіями.
  2. IPVS: Обов’язковий при тисячах сервісів для збереження константної складності $O(1)$ та швидкого оновлення через Netlink.
  3. eBPF (Cilium): Необхідний при критичності субмілісекундних затримок ядра, оминаючи підсистему conntrack через BPF sockops.
  4. L7 Service Mesh (Envoy / Istio): Обов’язковий при активному використанні gRPC / HTTP/2 для усунення перекосу черг через алгоритм Power of Two Choices (P2C).

Чек-лист відмовостійкості

  • Наявність preStop: sleep 10 перед SIGTERM для компенсації асинхронності kube-proxy.
  • Spring Boot Graceful Shutdown (timeout: 30s) та узгоджений terminationGracePeriodSeconds: 45s.
  • Ізоляція Liveness Probe від стану БД/брокерів для захисту від каскадних перезапусків.
  • Покриття Heap та cgroups v2: 75% MaxRAMPercentage, 25% запасу на Non-Heap пам’ять проти OOMKilled.
  • Цільовий поріг HPA $\le 60\%$ CPU відповідно до формули Кінгмана для амортизації сплесків.
  • Master Poller на Redis Lease із захистом від Split-Brain для збереження квот зовнішніх API.

Список використаних джерел

  1. Mitzenmacher, M. (2001). The Power of Two Choices in Randomized Load Balancing. IEEE Transactions on Parallel and Distributed Systems, 12(10), 1094–1104.
  2. Little, J. D. (1961). A Proof for the Queuing Formula: $L = \lambda W$. Operations Research, 9(3), 383–387.
  3. Kingman, J. F. C. (1961). The single server queue in heavy traffic. Mathematical Proceedings of the Cambridge Philosophical Society, 57(4), 902–904.
  4. Gunther, N. J. (1993, 2007). Guerrilla Capacity Planning: A Tactical Approach to Planning for Highly Scalable Applications and Services. Springer-Verlag.
  5. Saltzer, J. H., Reed, D. P., & Clark, D. D. (1984). End-to-End Arguments in System Design. ACM Transactions on Computer Systems, 2(4), 277–288.
  6. Kleinrock, L. (1964). Communication Nets: Stochastic Message Flow and Delay. McGraw-Hill / Dover Publications.
